关于高烈度区的框架结构，，，，，，梁柱节点焦点区抗剪超限一直是一个较量棘手的问题。。。。。古板的设计中，，，，，，为了焦点区抗剪知足限值要求，，，，，，一样平常接纳的步伐是加大梁柱截面、提高混凝土标号，，，，，，这种做法虽然能解决柱节点焦点区的抗剪超限问题，，，，，，但往往是以损坏修建物的使用效果，，，，，，增添结构质料用量为价钱的。。。。。

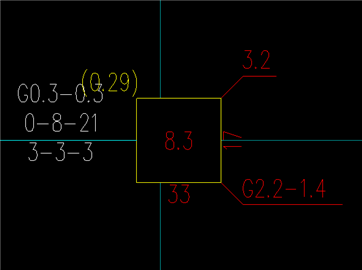

在现实工程中，，，，，，用户往往会遇到YJK与PKPM在盘算节点焦点区抗剪效果差别的问题，，，，，，好比此例，，，，，，统一工程，，，，，，两个软件在焦点区盘算效果上差别较量大，，，，，，审查构件信息可知，，，，，，两个软件在焦点区剪力设计值限值的盘算上保存差别。。。。。

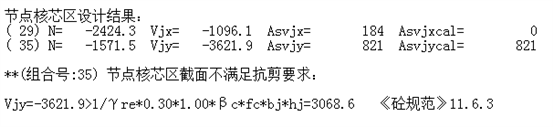

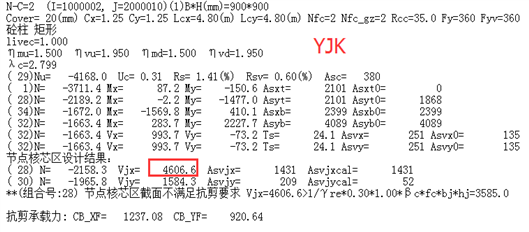

YJK盘算效果：

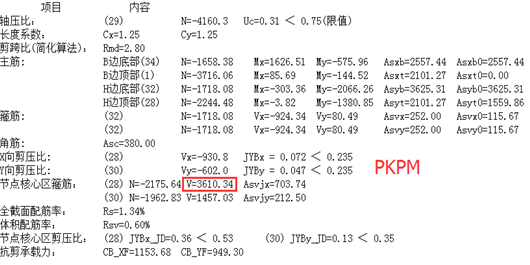

PKPM盘算效果：
爆发这一差别的主要缘故原由是两款软件凭证《混凝土规范》11.6.3盘算焦点区剪力设计值限值时关于正交梁对节点的约束影响系数的取值规则差别。。。。。

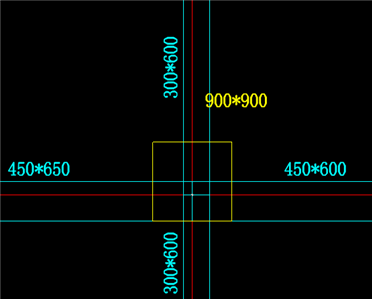

YJK在盘算正交梁对节点的约束影响系数时，，，，，，凭证规范的要求只要柱X、Y两个偏向中有一个偏向的梁宽小于柱宽一半，，，，，，则正交梁约束影响系数取为1，，，，，，而PKPM的判断规则差别，，，，，，PKPM判断时凭证各侧梁宽和柱宽的关系划分决议正交梁对节点的约束影响系数，，，，，，关于此例，，，，，，PKPM在盘算X向焦点区抗剪时，，，，，，正交梁约束系数取1.5。。。。。
以是PKPM效果中Vj=3610.34KN＞节点焦点区剪力限制3585.0KN，，，，，，并未对此举行提醒。。。。。
从《混凝土规范》11.6.3可知：当梁柱质料、截面尺寸一准时，，，，，，若想使框架梁柱节点焦点区抗剪知足要求，，，，，，唯一的要领是减小节点焦点区剪力设计值Vj ；；；；；
从《混凝土规范》11.6.2可知：节点焦点区剪力设计值Vj与节点处框架梁端地举措用弯矩值有关。。。。。
以是解决框架节点焦点区抗剪超限问题的基础在于降低地举措用下节点位置处梁端的弯矩设计值。。。。。
结构盘算时关于楼板较厚（如大于150mm时）的板可以将其设置为弹性板6（壳元）盘算，，，，，，这是梁板配合事情的盘算模子，，，，，，可使梁上荷载由板和梁配合肩负，，，，，，从而镌汰梁的受力和配筋。。。。。既节约了质料，，，，，，又实现了墙柱弱梁改善了却构的抗震性能。。。。。这种盘算要领已经普遍运用在地下室顶板、转换层、增强层等结构的设计当中。。。。。
可是关于一样平常的民用修建结构，，，，，，楼板厚度较薄！！！！，，，，，，往往只有100~120mm，，，，，，关于恒活风工况盘算时，，，，，，设计师习惯于凭证刚性板盘算，，，，，，这种模子不思量楼板的抗弯承载能力，，，，，，由梁肩负所有荷载内力，，，，，，此时楼板成为一种承载力的清静储备。。。。。可是从抗震设计墙柱弱梁的要求思量，，，，，，常造成梁端弯矩、配筋过大这种欠好的效果。。。。。
为此软件增添“地动内力凭证全楼弹性板盘算”的盘算选项。。。。。
勾选此选项软件仅对地举措用的内力凭证全楼弹性板6盘算，，，，，，这样地动盘算时让楼板和梁配合对抗地举措用，，，，，，可以大幅度降低地举措用下框架梁的支座弯矩和实配钢筋。。。。。
而关于其他荷载工况仍凭证以前的设计习惯，，，，，，坚持恒活风等其他荷载工况的盘算效果稳固，，，，，，这样做既没有降低结构的清静储备，，，，，，又实现了墙柱弱梁，，，，，，镌汰了框架梁端的弯矩设计值和实配钢筋。。。。。
以是关于解决框架节点焦点区的抗剪超限问题，，，，，，可以思量勾选“地动内力按全楼弹性板6盘算”的参数选项。。。。。

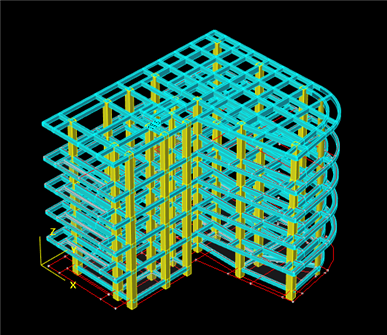

此框架工程建设在高烈度区（8度，，，，，，0.2g，，，，，，设计分组为三组，，，，，，III类园地），，，，，，框架抗震品级为二级。。。。。

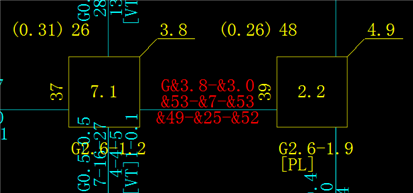

此前接纳刚性板模子盘算，，，，，，焦点区抗剪超限问题较量显着，，，，，，以第二标准层为例，，，，，，目今层就有5处焦点区抗剪超限：

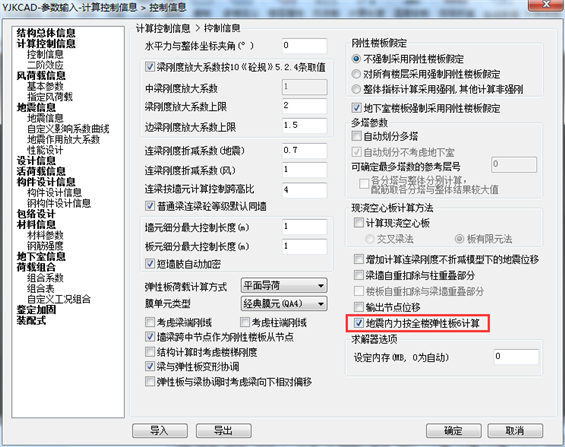

针对节点焦点区超限问题，，，，，，在前处置惩罚当中勾选“地动内力按全楼梯弹性板6盘算”选项：
勾选此选项后，，，，，，关于地动工况，，，，，，盘算框架梁的内力时可以思量楼板肩负荷载的能力，，，，，，从而分�？？？？？？？蚣芰憾说牡囟诹Γ�，，，，，进而镌汰焦点区剪力设计值，，，，，，最终解决焦点区抗剪超限的问题。。。。。

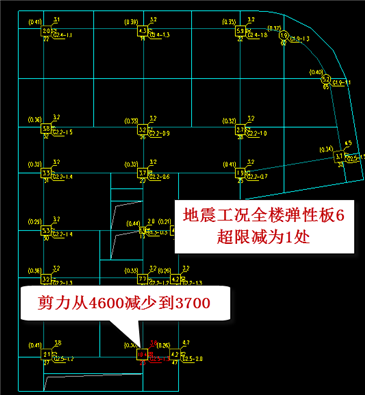

下面的统计表格是该模子第二标准层五根焦点区抗剪超限柱，，，，，，在接纳“地动内力按全楼弹性板6盘算”盘算选项前后焦点区剪力设计值的比照，，，，，，通过表格可以发明，，，，，，在接纳“地动内力按全楼弹性板6盘算”盘算选项后，，，，，，柱的焦点区剪力设计值均有差别幅度的减小。。。。。
由此可见，，，，，，“地动内力按全楼弹性板6盘算”是解决高烈度区框架结构节点焦点区抗剪超限问题的一个有用要领。。。。。
1、YJK与PKPM在盘算节点焦点区抗剪盘算上保存的差别主要是盘算焦点区剪力设计值限值时关于正交梁对节点的约束影响系数的取值有时差别。。。。。
2、当保存柱节点焦点区抗剪超限时，，，，，，勾选参数“对地动内力按全楼弹性板6盘算”，，，，，，可有用镌汰这种超限征象。。。。。
